 LED宣传车蓄电池充电逆变电源系统 |
|
| |
|
|
|
|
|
1.概述
NB系列逆变电源专门为LED宣传车、冰餐车等流动性电动车供电，由于上述负载具有电流变化大，冲击性强等特点，一般的逆变电源难以稳定工作，因此而专门设计了此款其独特的工频隔离输出，超高的过载工作范围，能够适合上述波动性大，冲击性高等负载的要求，因此赢得了广大用户的一致好评！
|
2.产品特点
- 输出部分采用工频隔离变压器，安全可靠
- 输出为稳频稳压，失真度低的纯正弦波
- 超宽的过载工作范围，尤其适合冰激凌机、炒冰机、空调等冲击性负载
- 具有输出短路、过载、输入欠压等保护功能
3.系统工作原理图
|
|
|
4.产品参数
（1）充电机
技术参数/型号 |
GYCD7217A |
GYCD7217B |
GYCD7225A |
GYCD7225B |
直流输出额定电压 |
72V |
最大输出电流 |
17A |
25A |
蓄电池容量 |
65AH≦容量≦180AH |
100AH≦容量≦250AH |
蓄电池类型 |
贫液 |
富液 |
贫液 |
富液 |
充电模式 |
三阶段模式 |
三阶段模式 |
（2）逆变器（NB系列 单进单出 DC72/AC220V 5KVA）
技术参数\型号 |
NB7250 |
逆变器
|
容量(VA) |
5000 |
额定功率(W) |
4000 |
直流输入额定电压(VDC) |
72 |
直流电压允许范围(VDC) |
60～85 |
直流欠压保护点(VDC) |
60 |
直流过压保护点(VDC) |
85 |
|
输出波形 |
正弦波 |
输出电压精度 |
AC220V±3% |
输出频率精度 |
50Hz±0.5 |
额定输出电流(A) |
22.72 |
输出波形失真率（THD） |
≤3%（线性负载） |
动态响应（负载0～100%） |
5%，≤30ms |
功率因数（PF） |
0.8 |
逆变效率（80%阻性负载） |
＞85% |
过载能力 |
120%，60s;150%，10s |
逆变器保护 |
蓄电池欠压保护、蓄电池过压保护、输出过载保护、
过热保护、防雷保护 |
工作环境 |
工作环境温度 |
-25℃～+50℃ |
相对湿度 |
0-95% 不结露 |
海拔高度 |
≤4000m（海拔超过2000米需降额使用） |
噪音（1米） |
≤50dB |
机箱尺寸（深*宽*高） |
305*260*332 |
重量 |
25KG |
5.产品外观
|

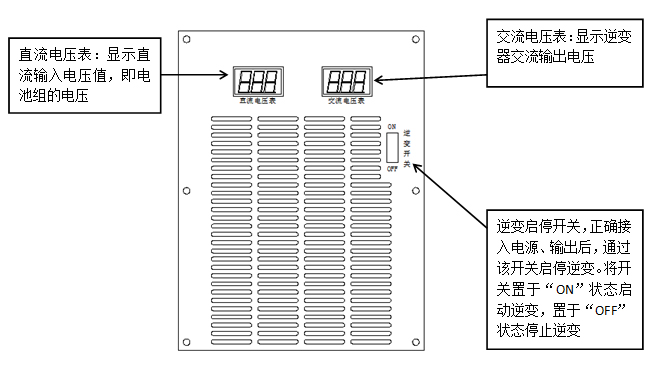

前面板示意图

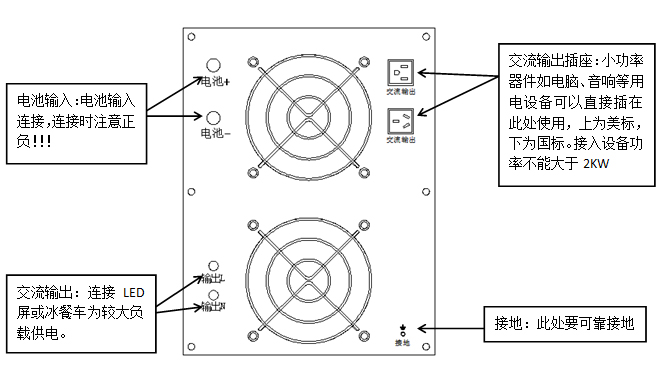

后面板示意图
|
|
|
|
|
