1.概述

  分布式直流电源装置是一种新型的直流电源设备，主要应用于小型开关站和用户末端，为二次控制线路（如微机保护等智能终端及指示灯、模拟指示器等）提供可靠的不间断工作电源，避免交流失电时导致微机保护失去保护作用，解决因操作过电压及谐波等因素使UPS失效从而导致微机保护失效的问题。同时还可为符合装置功率要求的一次开关设备（弹簧机构真空断路器、永磁机构真空断路器、电动负荷开关等）提供直流操作电源。
  分布式直流电源装置具有市电输入和PT输入两种方式，输出方式从DC220V至DC24V各种规格，可以满足各种使用场合。装置最大输出功率可达600W，可以满足不同负载的需求。
  分布式直流电源装置体积小，安装接线方便，适合分散安装于各种型号的开关设备内。使之比一般直流屏系统更可靠，更经济（对小型用户终端更明显），又节省占地空间，降低线路损耗及安装工程量，且维护方便，为电力系统供电可靠性提供新的选择方案。
  分布式直流电源装置采用高频电源技术，蓄电池采用自动充电管理模块进行维护，大大延长蓄电池的使用寿命，使得装置运行更加安全可靠。装置具备通讯、报警功能，可以方便地实现无人值守的远程自动化管理。
  分布式直流电源装置主要应用于各种型号的开关设备内，为主开关（断路器、负荷开关等）和二次保护装置提供可靠的直流操作电源。

2.系统特点

  ◆分散安装，节省占地面积、降低造价
  ◆分布式供电方式，可靠性极大提高
  ◆多种输入输出方式，适用范围广
  ◆智能化管理维护

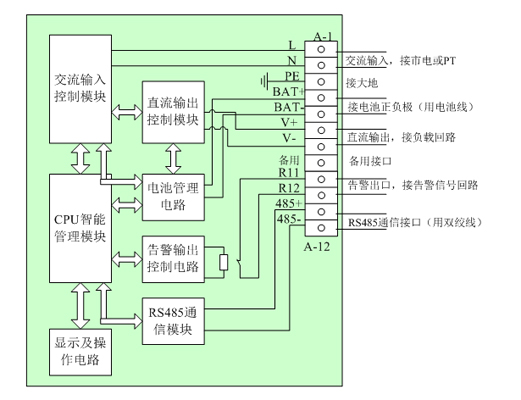

3.系统原理图

4.产品参数

使用环境条件：

  工组环境温度： -10℃～+45℃
  最大月平均相对湿度：≤90%
  最大日平均相对湿度：≤95%
  海拔高度：不大于2000米。
  工作环境条件：无导电微粒尘埃，无腐蚀金属和破坏绝缘的化学物质，使用地点应具有防御雨、雪、风、沙的设施，周围不允许
充满水蒸气或有较严重的霉菌存在。

输入电源：

  交流输入电压：85～265VAC
  频率：50Hz±10％
  波形：正弦波，波形畸变<5%
  功率要求：单台不小于150VA

输出功率及功耗：

  连续运行：≤100W/200W
  可满足微机保护装置、指示灯、模拟指示器供电需要；由电池供电时，根据电池容量及负载参数可长达8～24小时。
  短时运行功率：≤200W/400W，20S
  可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器，电动负荷开关储能供电需要。
  瞬时运行功率：≤400W/800W，100ms
  可满足VS1、VD4、ZN21等大多数10KV系统弹操机构断路器及负荷开关分合闸供电需要；由电池后备供电时，可操作20次以上。
  功率消耗：装置本身消耗的功率不大于8W。
  注：因交流输入停电时间过长，电池耗尽，只要交流电重新回复即可分合闸。

蓄电池的充放电：

  装置外接2节12V蓄电池，当装置交流供电停电后，保证直流供电正常连续，具体备用时间由蓄电池容量和负载大小决定，当蓄电池放电至过欠压时，装置发出报警信号，并为保护蓄电池自动停止直流输出；当交流供电正常时，装置自动恢复直流供电并在72小时之内可将蓄电池重新充满。

通信速率及规约：

  通信速率：9600bps
  规约采用MODBUS通信规约。

5.产品外观

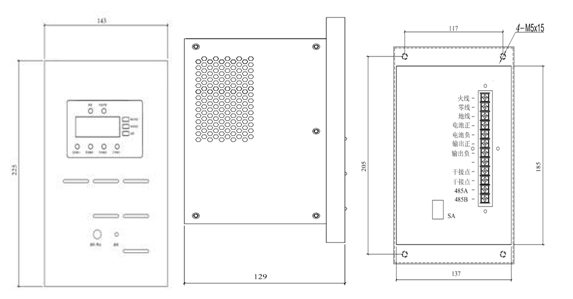

（1）外形尺寸图

（2）安装方式

在二次继保小室面板开孔处将装置从前嵌入，以M6的爪垫及螺母套入4个螺柱加以固定。用户也可根据现场实际情况进行安装。
注：蓄电池不能倒装或侧装。

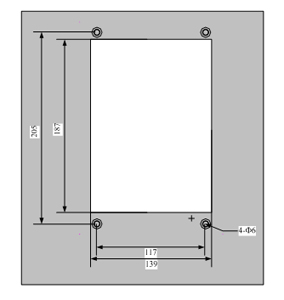

（3）安装开孔图
