1.概述
本产品专为通信系统供电而设计，具有自动化程度高、性能稳定、功能齐全、保护完善、维护更加简单等特点。本系列逆变电源选用16位数字信号处理芯片，采用先进的正弦波脉宽调制（SPWM）技术，具有可靠性高、保护功能全、波形失真小、效率高等优点。同时系统具有短路、过载、和独特的蓄电池自动关断、恢复等全功能保护措施。
|
2.系统特点
- 逆变单元采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净
- 独有的动态电流环控制技术确保逆变器可靠运行
- 负载适应能力强，包括电容性、电感性、混合性负载
- 过载能力和抗冲击能力强，能承受满负载开机
- 具有输入过、欠压，输出过、欠压，过温，过载、短路等完善的保护功能
- 自动切换，可实现无人值守
- 性能稳定，安全可靠，使用寿命长
- LCD液晶屏显示，各项运行数据一目了然
3.系统原理图
|
|
4.系统参数 |
技术参数\型号 |
TN2K |
TN3K |
变
器
逆变器 |
额定容量(VA) |
2000 |
3000 |
交流允许输入电压（VAC） |
220±15% |
220±15% |
交流输入额定电流 |
7.27 |
10.91 |
直流输入额定电压(VDC) |
48 |
48 |
直流电压允许范围(VDC) |
42～65 |
42～65 |
直流欠压保护点(VDC) |
42 |
42 |
直流过压保护点(VDC) |
65 |
65 |
输出波形 |
正弦波 |
正弦波 |
输出电压精度 |
AC220V±3% |
AC220V±3% |
输出频率精度 |
50Hz±0.5 |
50Hz±0.5 |
额定输出电流(A) |
7.27 |
10.91 |
输出波形失真率（THD） |
≤3%（线性负载） |
≤3%（线性负载） |
动态响应（负载0～100%） |
5%,≤30ms |
5%,≤30ms |
功率因数（PF） |
0.8 |
0.8 |
逆变效率（80%阻性负载） |
＞82% |
＞82% |
过载能力 |
120%，60s |
120%，60s |
逆变器保护 |
直流输入欠压保护、蓄电池过压保护、输出过载保护、 过热保护、防雷保护 |
直流输入欠压保护、蓄电池过压保护、输出过载保护、 过热保护、防雷保护 |
工作环境 |
工作环境温度 |
-25℃～+50℃ |
-25℃～+50℃ |
相对湿度 |
0-95% 不结露 |
0-95% 不结露 |
海拔高度 |
≤4000m（海拔超过2000米需降额使用） |
≤4000m（海拔超过2000米需降额使用） |
绝缘强度（输入和输出） |
2000VAC，1分钟 |
2000VAC，1分钟 |
噪音（1米） |
≤50dB |
≤50dB |
机箱尺寸（宽*深*高） |
482*420*175 |
482*420*175 |
重量 |
25KG |
28KG |
|

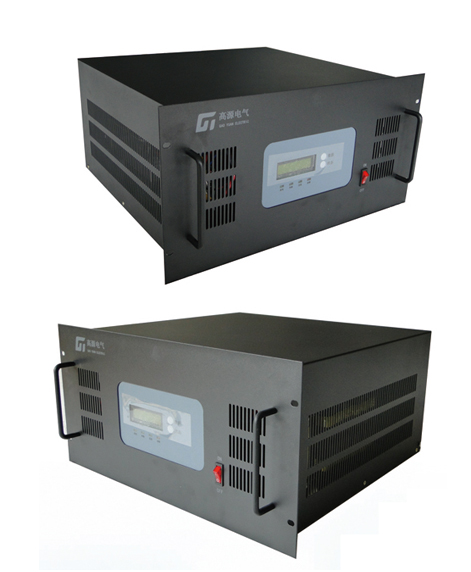

5.产品外观 |

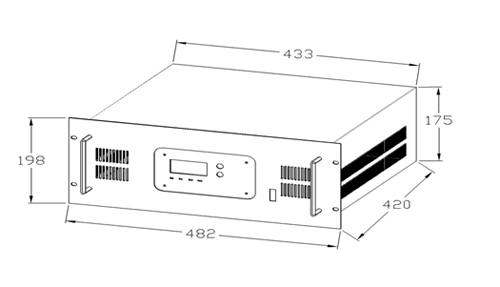

外形尺寸图

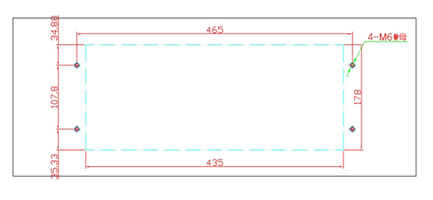

安装开孔尺寸图
|
|
|
|
|
